结构吊顶系统：面向工业空间的高承载铝合金吊顶解决方案

工业建筑为什么需要结构型吊顶？

随着数据中心、智能制造、洁净厂房、实验室等专业建筑的发展，顶部空间已经不再只是简单的装饰区域。

大量设备管线、照明系统、消防设施、桥架以及检修通道都需要安装在吊顶上方或与吊顶系统结合布置。传统装饰吊顶主要考虑外观效果，在承载能力、设备集成以及后期维护方面存在一定限制，难以满足工业项目长期使用需求。

结构吊顶系统通过承载框架设计，将吊顶从传统装饰结构升级为可承载、可扩展的顶部基础设施，为工业及商业空间提供更加稳定的解决方案。

吉时达结构吊顶系统介绍

吉时达结构吊顶系统是一套面向高要求工业和商业空间设计的模块化承载吊顶解决方案。

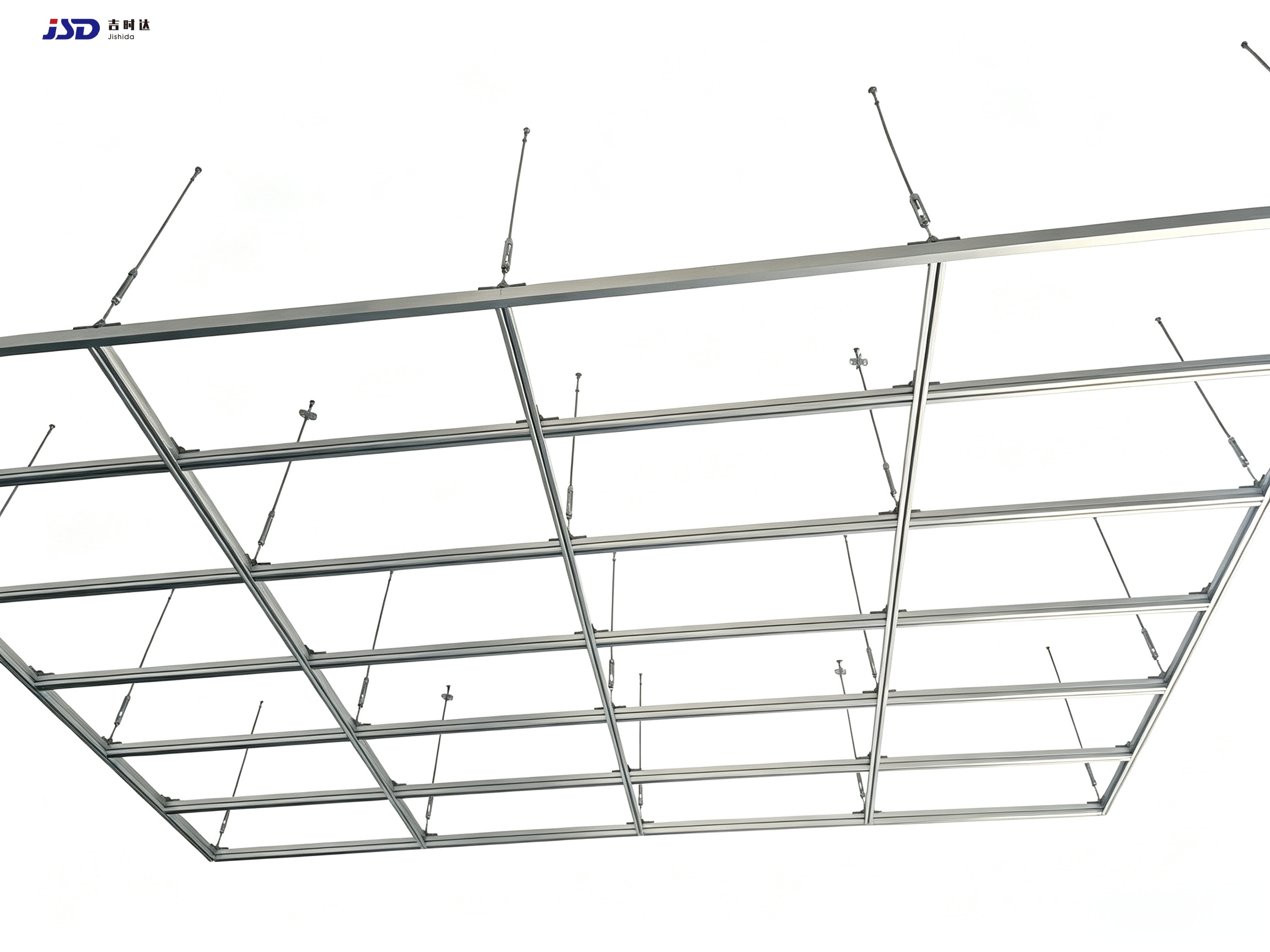

系统采用铝合金型材作为主要承载框架，结合高强度压铸铝合金连接件、标准化吊挂组件以及模块化安装结构，形成完整的顶部承载体系。

相比传统吊顶系统，结构吊顶不仅承担装饰功能，还能够满足设备安装、管线布置以及后期检修需求，适用于数据中心、洁净厂房、实验室、医疗建筑等对顶部承载能力要求较高的应用场景。

系统采用 600mm×1200mm标准模数设计：

• 主龙骨沿纵向连续布置，承担主要荷载；
• 次龙骨横向连接，形成稳定网格结构；
• X型、T型及L型连接器实现不同节点组合。

所有组件均采用工厂标准化生产，现场通过螺栓连接完成安装，无需焊接和二次加工，有效提高施工效率，同时保证结构安装精度。

核心性能优势

高承载能力，满足设备集成需求

结构吊顶系统采用60×40mm铝合金主龙骨型材，经过荷载测试验证：

• 单根龙骨额定集中荷载可达到 4kN（约448kg）
• 最大挠度控制在 6mm以内
• 系统均布荷载能力达到 1kN/m²（约611kg/m²）
• 设计安全系数达到 2倍

龙骨连接节点采用卡槽式结构设计，并通过实际拉力测试验证连接强度，可有效减少长期荷载作用下产生的位移和变形。

对于需要安装桥架、照明设备、消防设施以及检修设施的工业空间，结构吊顶能够提供更加稳定的顶部支撑。

全铝合金结构，适应复杂环境

系统主要结构件采用铝合金材料制造。

铝合金具有：

• 重量轻；
• 抗腐蚀性能好；
• 不易生锈；
• 使用寿命长；
• 可回收利用。

相比传统钢结构，铝合金重量更轻，可降低建筑顶部荷载，同时适用于洁净车间、医疗环境以及对防腐性能有要求的场所。

根据项目需求，型材表面可进行粉末喷涂处理，以满足不同颜色、防护等级及建筑设计要求。

模块化设计，提高安装效率

吉时达结构吊顶系统采用标准化模块设计，所有主要部件均按照统一规格生产，包括：

• 铝合金主龙骨；
• 铝合金次龙骨；
• 节点连接器；
• 吊挂组件；
• 面板固定配件。

现场安装过程中，施工人员只需按照设计网格进行组装，通过螺栓连接即可完成结构搭建，无需现场切割、焊接或复杂加工。

系统配套多种连接方式：

• X型连接器：用于主次龙骨十字交叉节点；
• T型连接器：适用于边缘及分支连接；
• L型连接器：满足墙角及特殊区域安装需求。

标准化连接方式不仅提高施工效率，同时降低现场施工误差，使整体吊顶结构更加稳定统一。

精准调节，方便水平控制

吊挂系统由顶部连接件、M10全牙螺杆、左右旋花篮螺栓以及底部连接柱头组成。

其中，花篮螺栓采用双向螺纹调节结构，通过旋转即可同时调整螺杆长度，实现吊顶高度微调。

相比传统固定式吊挂方式，该设计具有：

• 安装调节方便；
• 水平控制精度高；
• 适应不同建筑层高；
• 便于施工现场调整。

即使面对楼板高度存在误差的项目，也能够通过吊挂系统进行快速校正，保证最终安装效果。

技术参数

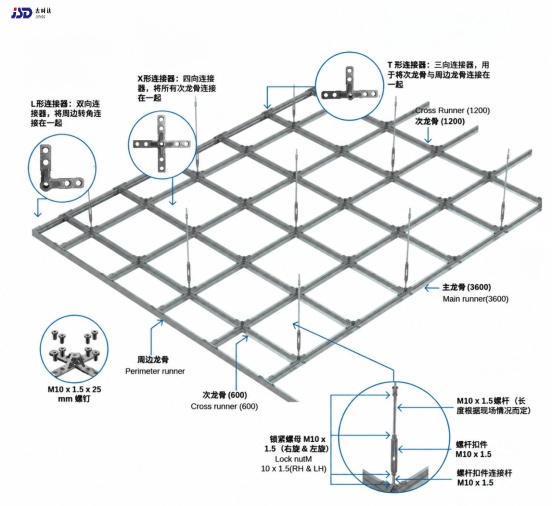

系统组成

龙骨体系

龙骨是结构吊顶系统的主要受力部分。

系统采用高精度铝合金挤压型材，根据功能分为：

主龙骨

沿吊顶主要方向连续布置，承担整体结构中的主要竖向荷载，并将荷载传递至吊挂系统。

次龙骨

与主龙骨垂直连接，形成规则网格结构，提高整体稳定性。

周边龙骨

安装于墙体周边区域，用于边界固定及收口处理，保证整体美观和结构完整。

铝合金型材采用统一截面设计，连接精度高，可有效减少安装后的高低差问题。

连接系统

结构吊顶连接器采用高强度压铸铝合金制造，包括：

• X型连接器；
• T型连接器；
• L型连接器。

不同连接件对应不同安装节点，通过M10内六角螺栓固定，使龙骨之间形成稳定连接。

连接节点受力路径清晰，可有效提升整体框架刚度，保证长期使用过程中的稳定性。

吊挂系统

吊挂系统负责将整个吊顶结构连接至建筑主体。

主要组成：

• 顶部机械锚栓；
• M10全牙螺杆；
• 左右旋花篮螺栓；
• 底部连接柱头。

其中花篮螺栓可实现高度快速调整，方便施工人员根据现场条件进行水平校准。

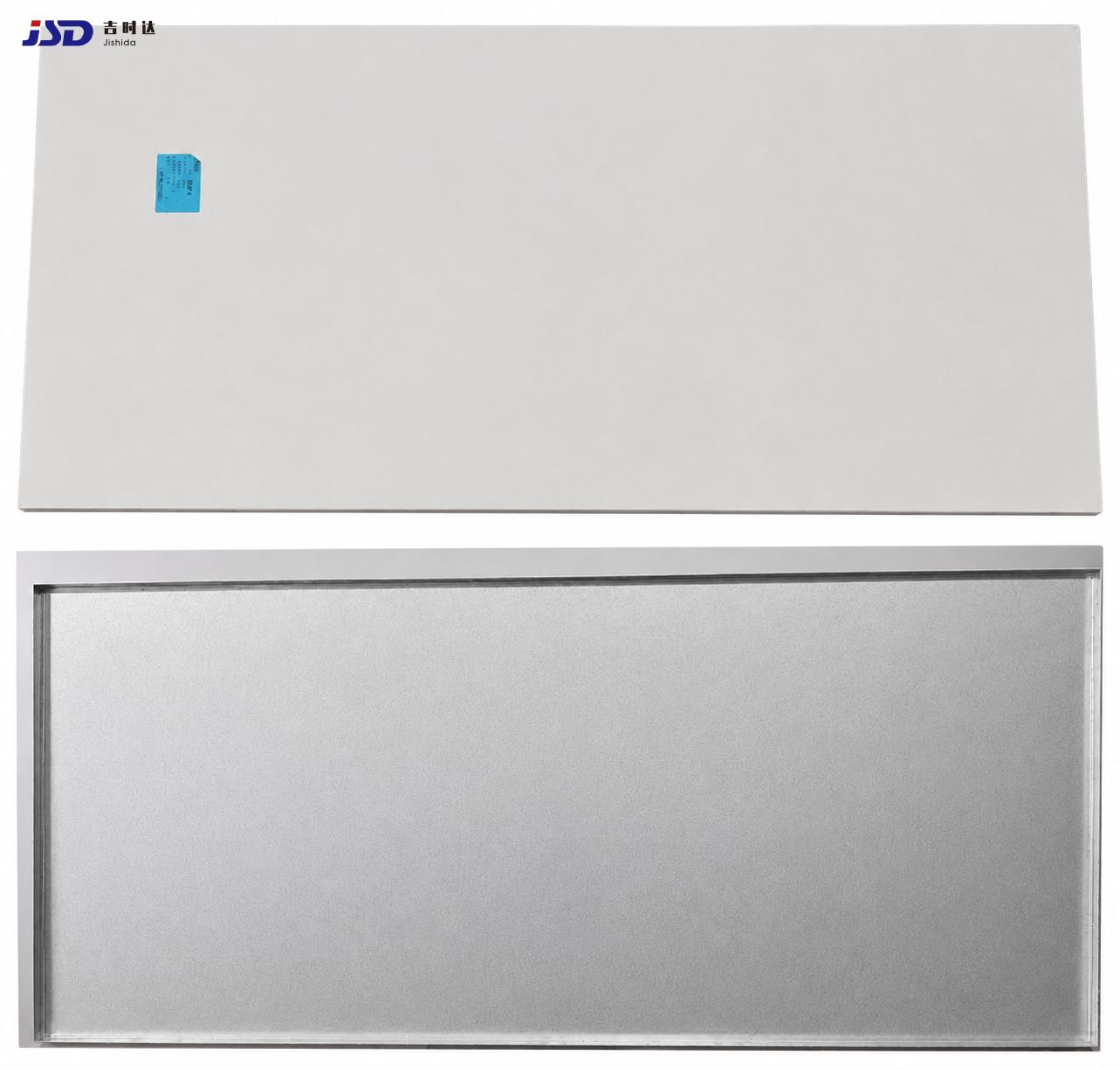

吊顶面板及配件

系统可搭配多种吊顶面板。

标准配置采用：

• 7mm厚镀锌预涂钢板；
• 表面RAL9016交通白涂层；
• 单块重量约91kg。

面板通过专用盲板夹固定，可实现快速安装和拆卸。

同时，系统支持集成：

• LED照明设备；
• 空调风口；
• 消防喷淋；
• 管线支架；
• 检修模块。

实现顶部空间的一体化规划。

应用领域

凭借较高的承载能力、模块化结构以及灵活的设备集成能力，吉时达结构吊顶系统广泛应用于对顶部空间有特殊要求的工业和商业建筑。

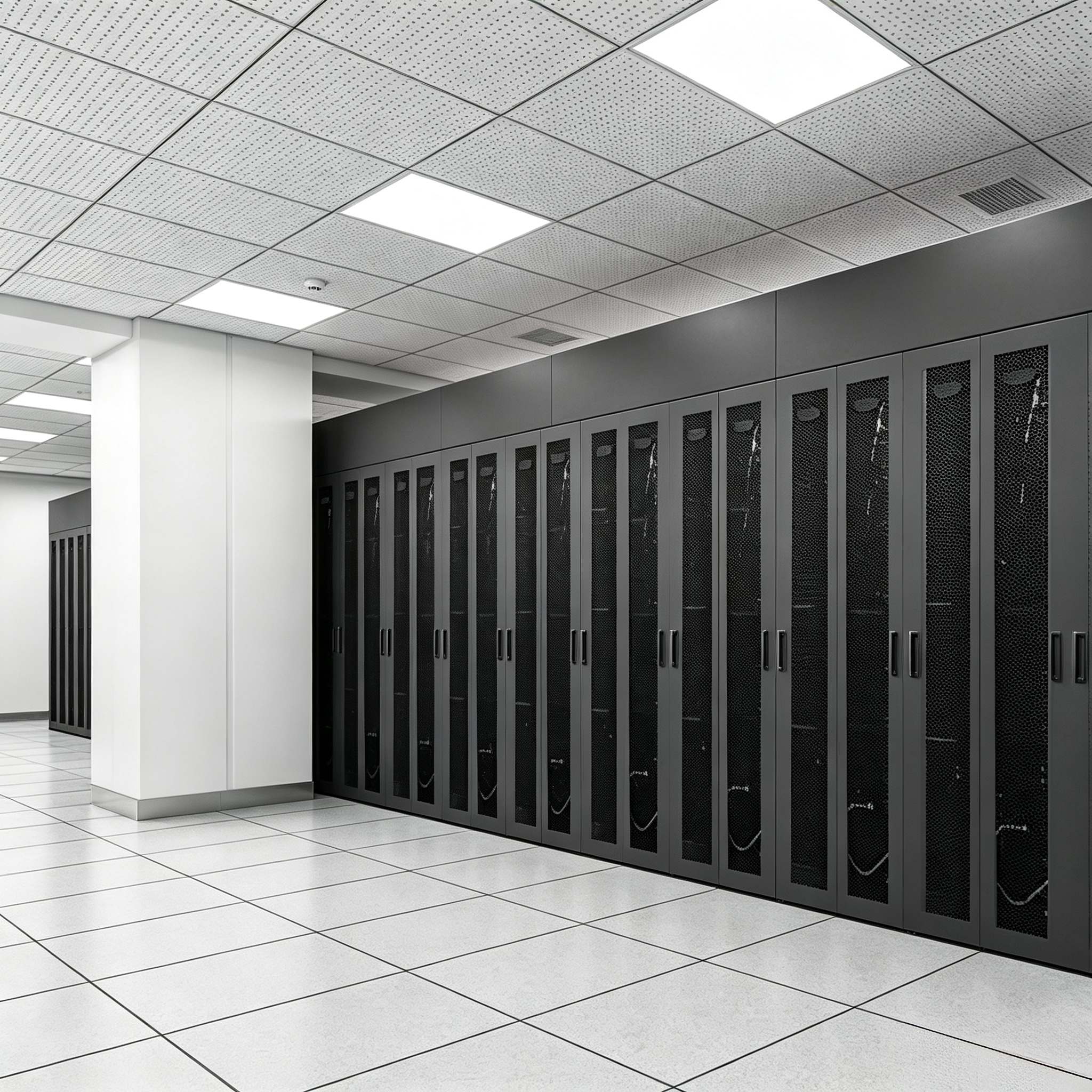

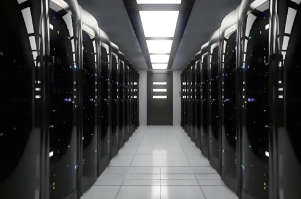

数据中心与机房

数据中心通常需要布置大量：

• 电缆桥架；
• 母线系统；
• 照明设备；
• 消防设施；
• 检修通道。

结构吊顶系统能够提供稳定的顶部承载基础，同时通过模块化网格设计，使设备布置更加规范，方便后期扩容和维护。

适用于：

• 云计算数据中心；
• 金融数据中心；
• 通信机房；
• IDC机房。

医药及洁净室

洁净环境对于材料耐腐蚀性、表面清洁性以及维护便利性具有较高要求。

吉时达结构吊顶采用铝合金框架结构，表面平整，不易积尘，方便日常清洁维护。

适用于：

• GMP药厂；
• 生物实验室；
• 半导体洁净车间；
• 电子制造厂房。

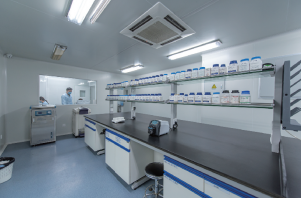

实验室

实验室空间通常需要安装：

• 气体终端；
• 净化设备；
• 专业照明系统。

结构吊顶能够提供可靠的顶部支撑，同时支持设备位置调整，为后期空间升级提供便利。

商业建筑及公共空间

在商业空间中，顶部往往需要同时满足：

• 空调系统安装；
• 消防系统布置；
• 灯具安装；
• 装饰效果要求。

模块化结构能够使顶部设备布局更加整齐，提高整体空间利用率。

适用于：

• 商场；
• 超市；
• 展厅；
• 综合商业空间。

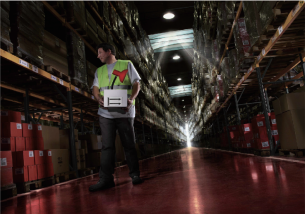

工业仓库与物流中心

对于大型工业建筑和仓储空间，顶部通常存在跨度大、设备多、安装复杂等特点。

结构吊顶系统具备较好的承载能力和扩展能力，可满足：

• 工业照明安装；
• 管线布置；
• 通风设备安装；
• 后期设备调整。

为什么选择吉时达结构吊顶系统？

自主生产，品质可控

企业拥有完整的铝型材挤压、压铸成型与表面处理生产线，从原材料到成品全流程自主把控。每批次产品出厂前均经过严格的尺寸检验与荷载测试，主龙骨卡槽拉力、挠度变形等关键指标均可提供实测数据报告，确保交付产品性能稳定可靠。

长期技术迭代，可持续空间解决方案

公司持续深耕机房新材料技术创新，针对算力机房、超算中心、洁净实验室等新兴场景不断优化吊顶承重、隔音、集成性能。以规模化产能、专业化服务为双重支撑，既能满足当下机房建设需求，也预留设备升级、机房扩容的拓展空间，为客户打造可长期复用、可持续迭代的安全高效绿色机房顶部基础设施。

结语

随着工业建筑向智能化、模块化方向发展，顶部空间已经成为建筑基础设施的重要组成部分。

吉时达结构吊顶系统通过高强度铝合金框架、模块化连接设计以及灵活的设备集成能力，为数据中心、洁净厂房、实验室及商业建筑提供稳定可靠的顶部解决方案。
